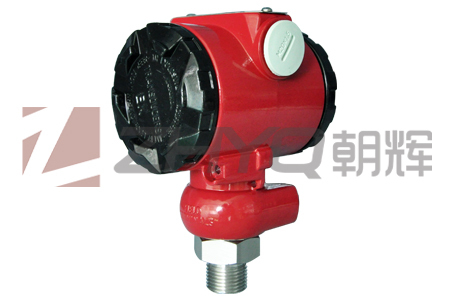

压力变送器压力测量的精度在很大程度上取决于变送器、测量管和压力获取部件的正确安装。

在某些情况下，压力变送器可直接安装在工艺管道上，无需额外支持。工艺管道上直接安装的条件是工艺温度和环境温度应满足变送器的运行条件。当压力源组件安装在水平和倾斜的工艺管道上时，压力点的位置应符合下列规定:

1.测量气体压力时，取压点应在工艺管道的上部。

2.测量液体压力时，压力点应在工艺管道下半部与工艺管道水平中心线夹角0° ~ 45°的范围内。

3.测量蒸汽压力时，压力点取在工艺管道上半部和下半部与工艺管道水平中心线成0° ~ 45°夹角的范围内。

4.压力源组件的安装位置应选择在工艺介质流量稳定的管段。

5.当压力和温度元件在同一管道上时，压力元件应安装在温度元件的上游侧。

6.取压部件的压力源端不得超过工艺设备和工艺管道的内壁。

7.测量垂直工艺管道上含灰尘、固体颗粒或沉积物的混浊介质压力时，取源部分应斜向上安装，与水平线的夹角应大于30°。水平工艺管道应与下游横梁成锐角安装。

8.压力变送器安装位置应光线充足，便于操作和维护，不应安装在振动、潮湿、高温、腐蚀性和强磁场干扰的地方。

9.压力变送器安装位置应尽可能靠近零件的来源。测量低压的变送器安装高度应与取压点高度一致，特别是测量液体介质和可凝气体介质时。

10.测量气体介质压力时，变送器安装位置应高于取压点，测量液体或蒸汽压力时，变送器安装位置应低于取压点，以减少额外的排气和排水设施。

除了直接安装在工艺管道上之外，压力变送器的安装方法通常是单独安装。立柱支撑可在现场制作，可通过U型螺栓或墙板支撑进行夹紧。无论采用何种安装方法，压力变送器都应垂直安装，仪表接线盒的电缆入口不应朝上。
